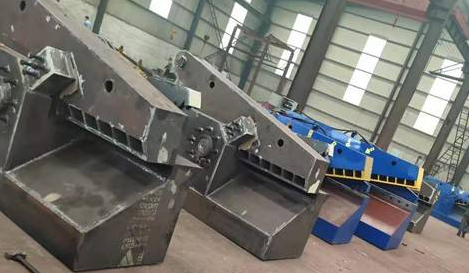

液壓金屬剪切機主要由機械系統、電氣系統、液壓系統等組成、由液壓管路和電氣線路將其連接組成整機并完成各動作功能。

一、主機由機座、刀架、液壓油缸及相關輔件組成。
  1、機座由底座、左右機架、下刀座、剪切缸支座等焊合而成。底座、左機架、右機架均為焊接件并 時效處理，其中左、右機架采用內外雙墻板結構，外形美觀、牢固、耐用。機座前端焊有下刀座，用以固定下剪切刀（定刀）。左、右機架焊有軸套，用以安裝刀架軸和刀架，左機架上焊有壓料油缸支架，用來安裝壓料油缸及壓料板等。剪切缸支座焊于機架尾部，用以安裝剪切缸。

  2、刀架是重要的活動部件，其前部裝有上剪切刀（動刀），中部軸孔裝有刀架軸襯套，以便磨損后更換，并通過刀架軸與機體聯接，尾部裝有導向板，尾上部用銷軸與油缸壓銜接，油缸工作，帶動刀架軸上下擺動完成剪切動作。

  3、液壓油缸是液壓系統的執行部件
A、剪切油缸：缸體由兩個半銷軸安裝在機架的剪切支座上，活塞桿的頭部采用銷軸與刀架聯接，壓力油進入油缸作用在活塞上，活塞桿在缸體內作往復直線運動，帶動刀架軸完成剪切及回程動作。
B、壓料油缸：油缸尾部利用銷軸安裝在左機架上，端部與壓料板聯接，壓力油進入油缸作用在活塞上，活塞桿在缸體內作直線往復運動帶動壓料板繞壓料板銷軸上下擺動完成壓料和松開動作。
以上兩缸均為單活塞桿雙作用油缸，缸體內有活塞桿裝有密封圈，使缸體形成前后兩個油腔，當高壓油作用在前腔或后腔時推動活塞運動以達到油缸驅動運動部件工作的目的，缸口設有導向套，用作活塞桿的支承、導向和密封。

  4、相關輔件主要有調整套、固定導向板、隨動導向板、摩擦圈調整墊板等，主要用來調節剪切刀片之間間隙。
